一、范圍：
逐步逼近方法適用于具有無明顯彈性直線段金屬材料的規定非比例延伸強度的測定 。對于力延伸曲線圖具有彈性直線段高度不低于0. 5Fm的金屬材料，其規定非比例延伸強度的測定亦適用。逐步逼近方法可應用于這種性能的拉伸試驗自動化測試。
二、方法：
根據力延伸曲線圖測定規定非比例延伸強度。
試驗時，記錄力延伸曲線圖，至少直至超過預期的規定非比例延伸強度的范圍。在力延伸曲線上任意估取A。點擬為規定非比例延伸率等于0. 2%時的力Fg0.2，在曲線上分別確定力為0. 1Fg0. 2 和0. 5Fg0. 2的B1和D1兩點，作直線 B1D1 。從曲線原點0（必要時進行原點修正）起截取oc 段（OC= 0. 2 %，式中n為延伸放大倍數） ，過c點作平行于B1D1 的平行線CA1 交曲線于A1 點。如A1與 A重合 ，Fg0.2 即為相應于規定非比例延伸率為0. 2 % 時的力。
如A 1點未與Ao 點重合，需要按照上述步驟進行進一步逼近。

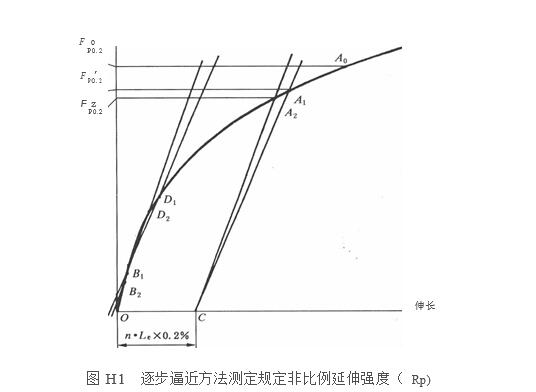

此時 ，取A1點的力。在曲線上分別確定力為0. 1F 0. 2 和 0. 5F0.2 的B 2和 D2 兩點，作直線品D2 a過 C 點作平行于直線B2 D2 的平行線CA2 交曲線于 A2點，如此逐步逼近，直至最后一次得到的交點A＂與前一次的交點一重合（見圖H1) 。A的力即為規定非比例延伸率達0. 2 % 時的力 。此力除以試樣原始橫截面積得到測定的規定非比例延伸強度Rpo. 2 。
最終得到的直線B,的斜率，一般可以作為確定其他規定非比例延伸強度的基準斜率 。
