薄板和薄帶塑性應變比( r值）的測定之試驗程序

一、試驗程序：
1、 試驗一般在 10℃到 35 ℃室溫下進行。當要求在控溫條件下進行試驗時，溫度應控制在( 23~±5 ℃）。
2、 如果采用手工測量，必須在一根試樣的標距內至少等間隔測量3 點的原始寬度 ，包括在標距兩端各進行1次測量 。這些寬度的平均值用于計算塑性應變比 。
3、 如果采用自動測量，應該使用符合第6章中規定的1級引伸計測量延伸量和至少 1 點的寬度變化量 。
4、在塑性變形階段，應變速率不應超過 0. 008/ s。
5、 將試樣裝夾在試驗機夾頭中，保持試驗速度在8. 4規定的速度范圍內，進行所需的變形 ：
a)  達到相關產品標準中指定的塑性應變水平（手工測量）；
b)   測量相關產品標準中指定塑性應變水平時的試樣寬度（自動測量） 。
6、在于工測量情況下，力卸除后用與測量原始標距和寬度同樣的方法和允差測量標距長 L 和標距 段內試樣寬度 b。
7、 在自動測量情況下，應使用第 6 章中規定的引伸計測量指定塑性應變水平的長度和寬度 。

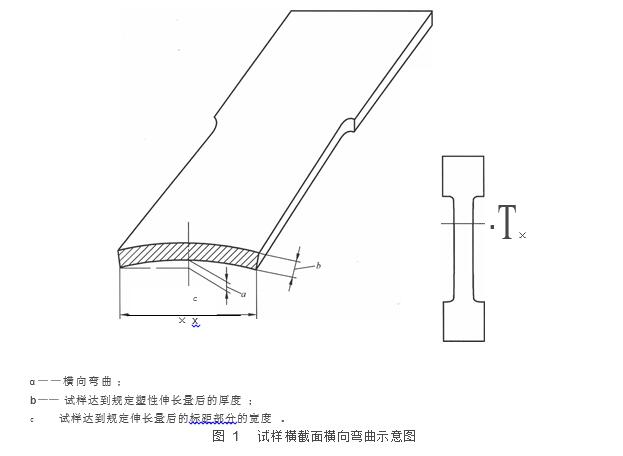

8、 如果試樣出現會影響試驗結果的橫向彎曲（見圖 1），試驗無效，應該重新試驗 。
9、 如果塑性應變不是均勻的，就無法進行人工測定r值 。采用連續測量的延伸率及對應的寬度變化數據 ，并運用9. 2 中規定的統計方法，可以計算出可再現的 r 值。
10、有涂鍍層的材料（ 例如鍍辭或有機涂層）測得的 r 值可能不同于沒有涂鍍層的基體材料 。
